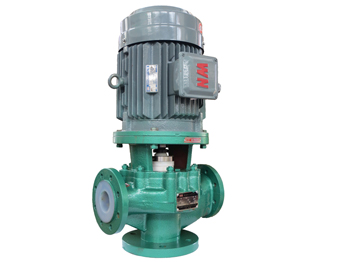

GF氟塑料管道泵

產品綜述

40GF-32   50GF-20   50GF-32
65GF-20   65GF-32   65GF-50
80GF-20   80GF-32

產品用途

GF系列氟塑料管道泵是本公司結合市場需求,參照國際標準及國家相關標準設計制造,過流部件為氟塑料,自主研發專利襯里工藝,耐腐蝕性范圍廣,強度高,經久耐用。本產品廣泛適用于:酸洗工藝、噴漆工藝、有色金屬冶煉中的電解液輸送、離子膜燒堿項目中的氯水、廢水處理和加酸等工藝流程;適用溫度為:-20℃—150℃。

設計特點

1、GF系列氟塑料管道泵為立式結構,進出口口徑相同,且位于同一中心線上;

2、葉輪直接與電機軸連接,高效、節能、低噪音,能有效的平衡泵運轉產生的徑向和軸向負荷;

3、軸封采用先進的外裝式波紋管機械密封靜環選用氧化鋁陶瓷,動環采用四氟填充材料(根據用戶特殊工況專配其他材質),耐磨耐腐,密封性好,有效的增長了機械密封的使用壽命;

4、結構簡單,易維護,占地面積小,在檢修更換葉輪、密封等易損件時,無需拆卸管道。

型號及參數

 ●型號意義
     80GF-32
80  進出口直徑:80mm
GF  氟塑料管道泵
32  揚程

序號

型 號

流量(m3/h)

揚程

效率(%)

轉數(r/min)

汽蝕余量

進口X出口

電機功率

1

40GF-32

8

32

31

2900

3.5

40×40

3

* 6.3

32

30

10

30

32



2

50GF-20

7

22

40

2900

3.5

50×50

2.2

* 12.5

20

45

15

16

42



3

50GF-32

7

33

33

2900

3.5

50×50

4

* 12.5

32

45

15

30

45



4

65GF-20

15

22

47

2900

3.5

65×65

3

* 25

20

52

35

16

57

序號

型 號

流量(m3/h)

揚程

效率(%)

轉數(r/min)

汽蝕余量

進口X出口

電機功率

5

65GF-32

15

33

38

2900

3.5

65×65

5.5

* 25

32

47

35

30

57



6

65GF-50

15

52

30

2900

3.5

65×65

11

* 25

50

45

35

46

42



7

80GF-20

35

22

42

2900

4

80×80

5.5

* 50

20

55

60

18

60



8

80GF-32

35

33

45

2900

4

80×80

11

* 50

32

50

60

27

39

備注:1、* 為標準參數

2、設計壓力:金屬+襯里為1.6MPa

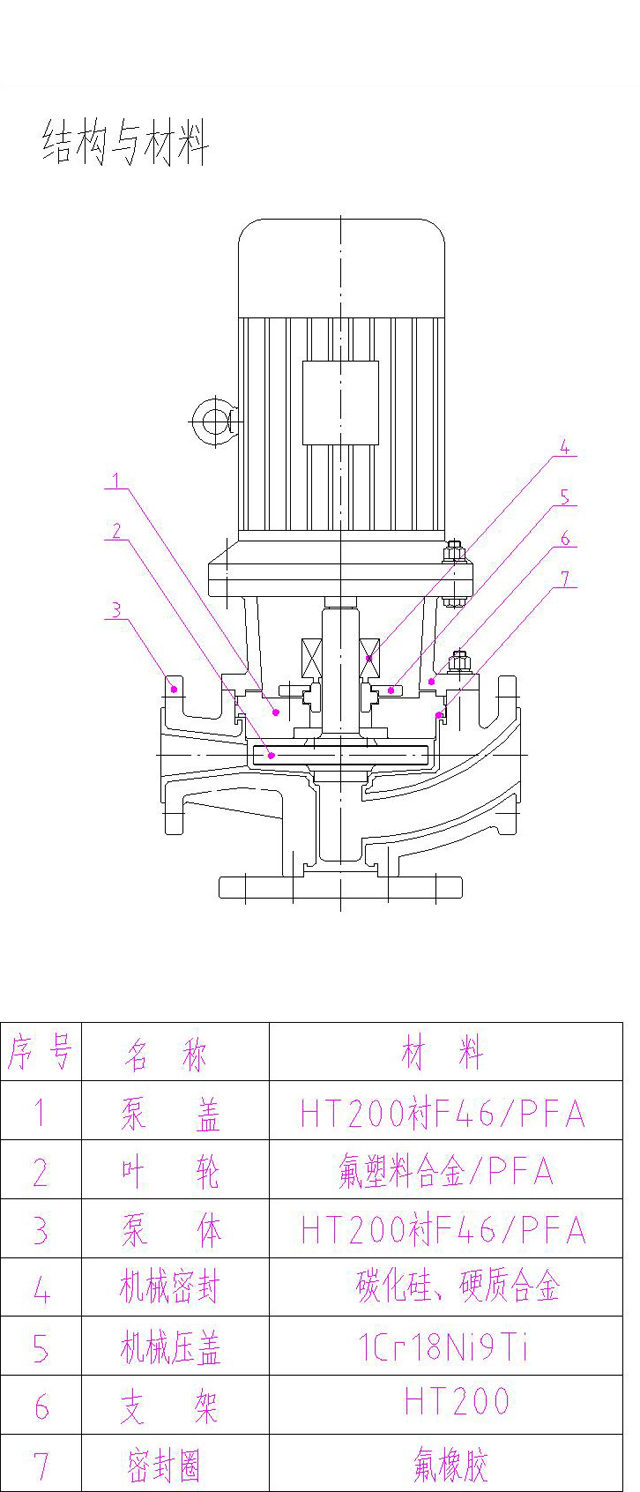

結構與材料

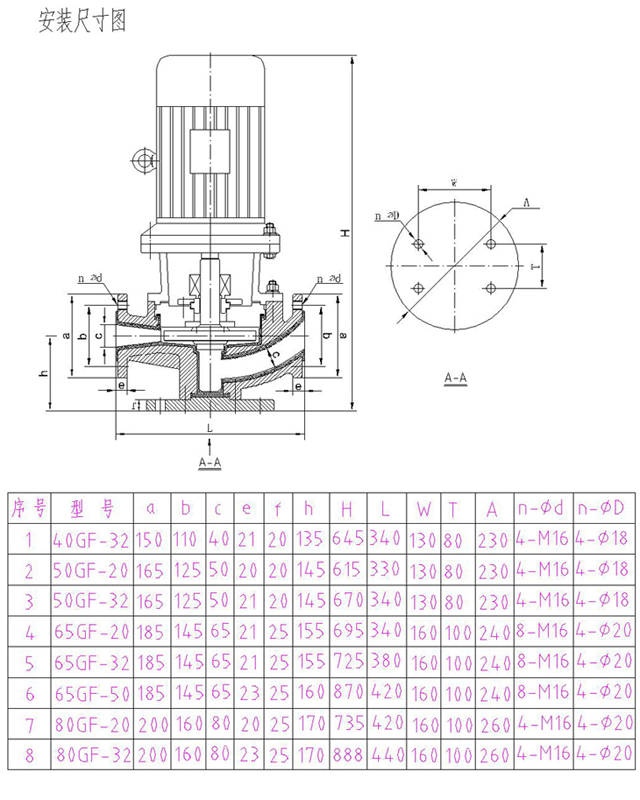

安裝尺寸圖
